PWM 정역 DC DRIVER (OCS-011FR)


1.개요
PWM 정역 DC DRIVER(이하 OCS-011FR) 은 DC 모터의 속도나 DC램프의 밝기등을 제어하기 위하여 개발된 제품입니다. OCS-011FR 은 기존 OCS-011 제품과 비슷한 기능에 정역 및 온/오프 제어기능을 추가하고 있어서 모터의 속도 및 방향제어에 적합합니다. 또한 판넬 및 소형케이스에 삽입하기 용이하도록 크기를 최소화 했으며 운전상태를 LED를 통하여 확인할수있도록 하였습니다.

2.일반사항
- DC12V, DC24V 모델이 각각 별도로 있습니다.
- 온/오프 제어용 입력
- CW/CCW 제어용 입력
- 속도(출력) 제어용 볼륨 (내장/외장 선택가능)
- 외장형 볼륨 입력 (별도구매) 가능
- MAX 3A 출력 (다이오드 쇼트시 5A 가능)

3. 특징
- 방향제어를 릴레이로 하기 때문에 H-BRIDGE 구성보다
  전압소모가 적습니다
- 출력중 방향제어 신호가 변경되면 릴레이 접점 보호를 위해서
  100ms동안 출력OFF -> 릴레이 변경 -> 100ms 딜레이 ->
  출력 ON 의 과정을 수행합니다
- 모든 입력핀은 소프트웨어적인 노이즈 채터링 필터 달았습니다
- 당사에서 제공하는 볼륨대신 외부 0~5V 신호로 제어시
  제어신호는 반전신호를 입력해야 합니다
  --> 0V 최대출력, 5V 최소출력


Q : 외부 볼륨을 꼭 사야 되나요?


A : 꼭 그러실 필요는 없습니다. 혹 주변에서 가변저항을 구하실 수 있다면 그것을 이용하시면 됩니다.


10k 에서 100k옴 사이에 적당한 것을 찾으셔서 사용하시면 됩니다.


가격 : OCS-011 FR 본체 : \22,000원(부가세 포함)

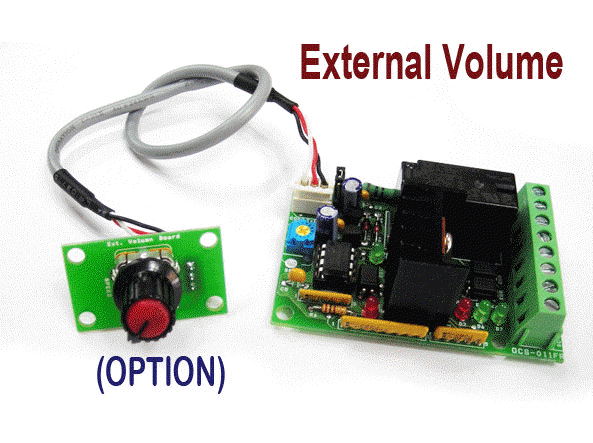

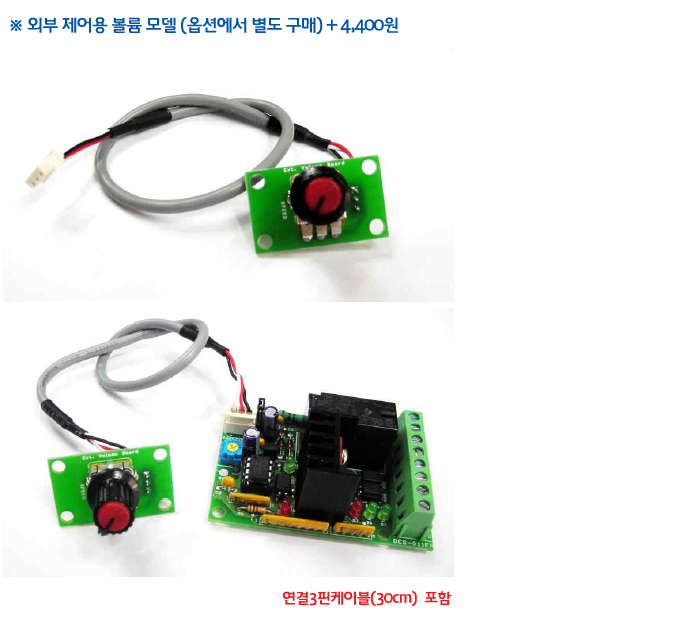

OPTION : External Volume 모듈 : \4,400원(부가세 포함) : 연결3핀케이블(30cm)포함

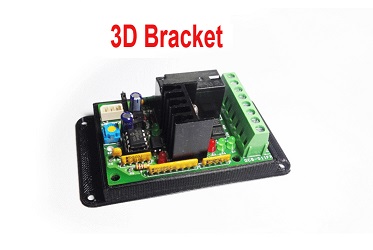

OPTION : 취부용 브라켓(3D 프린트물) : \2,200(부가세 포함)




메뉴얼 다운로드(클릭)
